　　广东佰冠实业电线电缆：电焊机用几芯电缆?

　　电焊机电缆根据电流多大选择不同平方电缆规格型号，今天，广东佰冠实业电线电缆小编跟大家分享下电焊机用几芯电缆合适?

　　一、电焊机用几芯电缆?

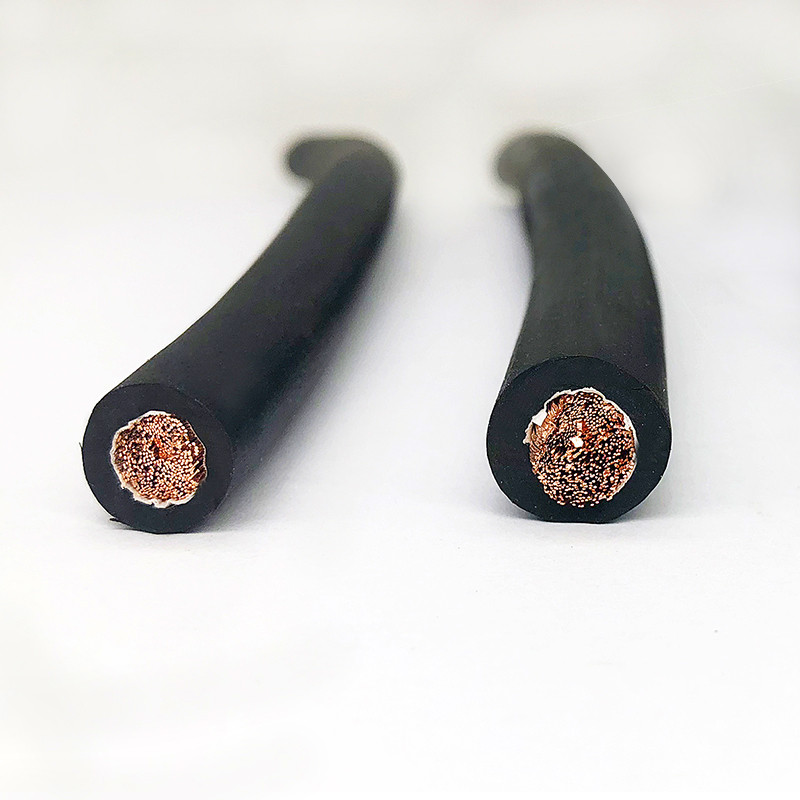

　　电焊机电缆(焊把线)是适用于电焊机二次侧接线及连接电焊钳的电缆，额定电压交流不超过200V和脉动直流峰值400V。结构为单线芯，采用多股软导线复绞制成。导电线芯外面采用耐热聚酯薄膜绝缘带绕包，外层用橡皮制成的绝缘兼护套做为保护层。

　　1、焊机的一次电源线，长度一般不不宜超过三米，截面积可取电流密度为每平方4—6A。可按以下一次额定电流分别为30—50A，60—80A，100A，120—150A，200A，300A，360—400A的分别取10平方，16平方，25平方，35平方，50平方，75平方，90平方。

　　2、焊接电缆可采用电焊YHH型橡套软件电缆和YHHR型特软焊接电缆。选用焊接电缆时应从温升和电压降两方面来才考虑。对长度20米以下的可忽略其压降的影响，而只按电流来选择，电流密度可取每平方4—10A。下列出各种长度下不同电流时，焊接电缆的截面积的选用。长度20米，30米，40米，高柔拖链电缆厂家>，50米，60米，70米，高柔拖链电缆厂家>，80米，90米，100米：100A分别为16，25，25，35，35，50，50，60，60平方。150A分别为25，35，35，50，50，60，60，70，70平方。200A的别为25，35，35，50，50，60，60，70，70平方。300A的分别为35，50，50，60，60，70，70，85，85平方。400A的分别为50，60，60，70，70，85，85，95，95平方。500A的分别为60，70，70，85，85，95，95，120，120平方。600A的分别为70，85，85，95，95，120，120135，135平方

　　3、电焊机选择电源线的一些小数据(在焊机输出电流500以下都允许按以上的来计算和选择)

　　铜芯线截面积 直径 可以长期电流

　　2.5mm2 1.78mm 16A~25毫安

　　4mm2 2.2mm 25~32A

　　6mm2 2.78mm 32~40A

　　铝芯线截面积 直径 可以长期电流

　　2.5mm2 1.78mm 13A~20A

　　4mm2 2.2mm 20~25毫安

　　6mm2 2.78mm 25~32A

　　对于焊机2次侧的电缆选择应是焊机输出电流，这样就不会存在什么安全隐患了。根据电焊机说明上的要求和输出功率及电流来选择合适的电缆，其实就是选择相应截流量的电缆。
